Сварочная каретка Profsvar Profi OSC

Сварочная каретка PROFSVAR Profi-OSC – автоматическое оборудование для перемещения сварочной горелки для полуавтоматической MIG/MAG или аргонодуговой TIG сварки вдоль свариваемого контура. Применяется для автоматизации сварки продольных вертикальных и горизонтальных швов, сварки труб и обечаек. Каретка выпускается в модификациях на шасси с полным приводом на четырех колёсах или на шасси на жёсткой рейке.

Каретка имеет модульную конструкцию. Верхняя часть – блок управления с платами управления, двигателем и салазками для точного позиционирования сварочной горелки по вертикали и горизонтали (±40 мм), держателями горелок с механизмом поперечных колебаний или без него. Нижняя часть – шасси на колёсах с двумя типами направляющих или шасси на жёсткой рейке.

Один и тот же блок управления можно установить как на шасси на колёсами, так и на шасси на рейке. Благодаря встроенному датчику каретка автоматически понимает тип шасси.

Каретку можно комплектовать двумя типами держателя горелки: с механизмом колебаний и без него. Благодаря модульной конструкции каретку без колебательного механизма можно доукомплектовать колебательным механизмом под более сложные задачи.

Многие каретки на рынке не предназначены для аргонодуговой сварки из-за воздействия высокочастнотного осциллятора в момент начала сварки. Наша каретка к этому воздействию устойчива.

Каретка с шасси на колёсах удерживается на поверхности металла с помощью постоянного магнита. Усилие на отрыв сварочной каретки от плоскости металла (сталь марки Ст. 3 толщиной 15 мм) с магнитом в крайнем нижнем положении примерно 33 кг. Благодаря этому можно использовать каретку для сварки как горизонтальных, так и вертикальных швов.

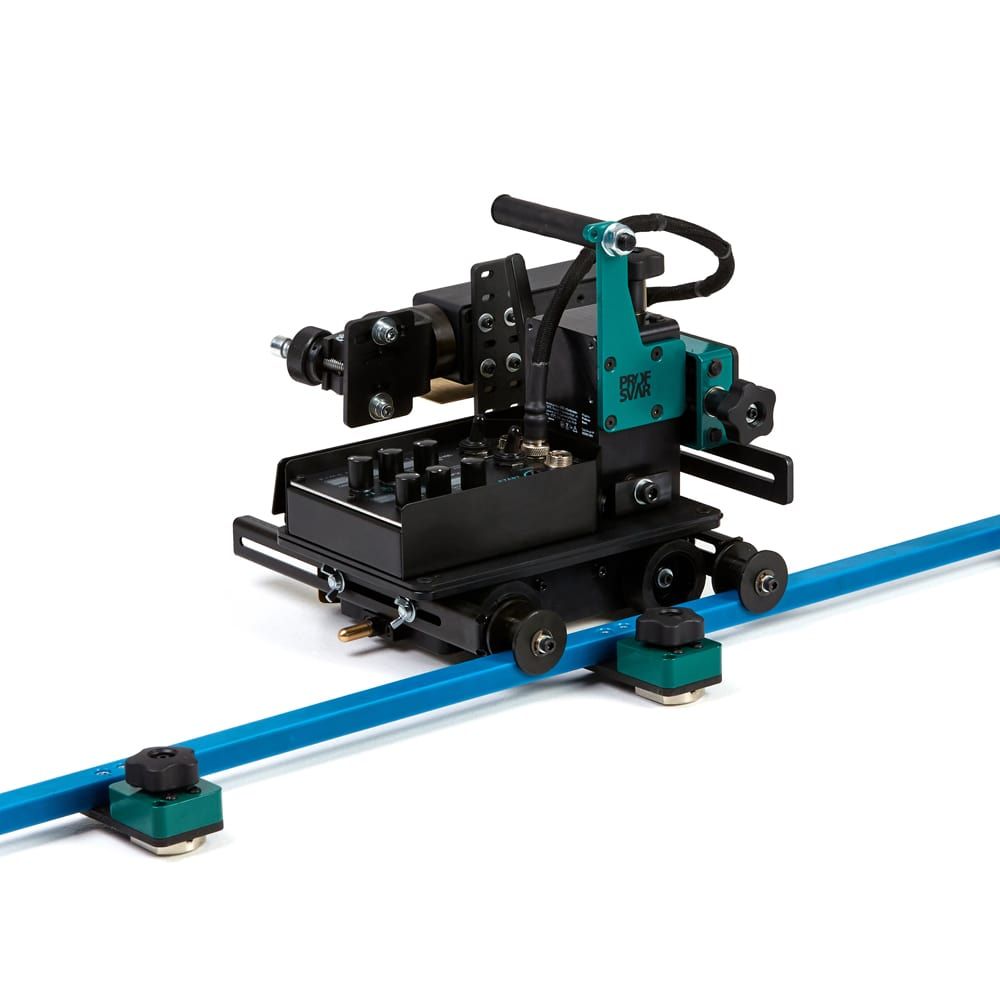

Каретка с шасси на рейке перемещается по жёсткой направляющей рейке. Направляющая рейка удерживается на поверхности металла с помощью магнитных держателей или с помощью вакуумных присосок при сварке немагнитных сталей или алюминия.

Особенности

• На колесах с механизмом колебаний;

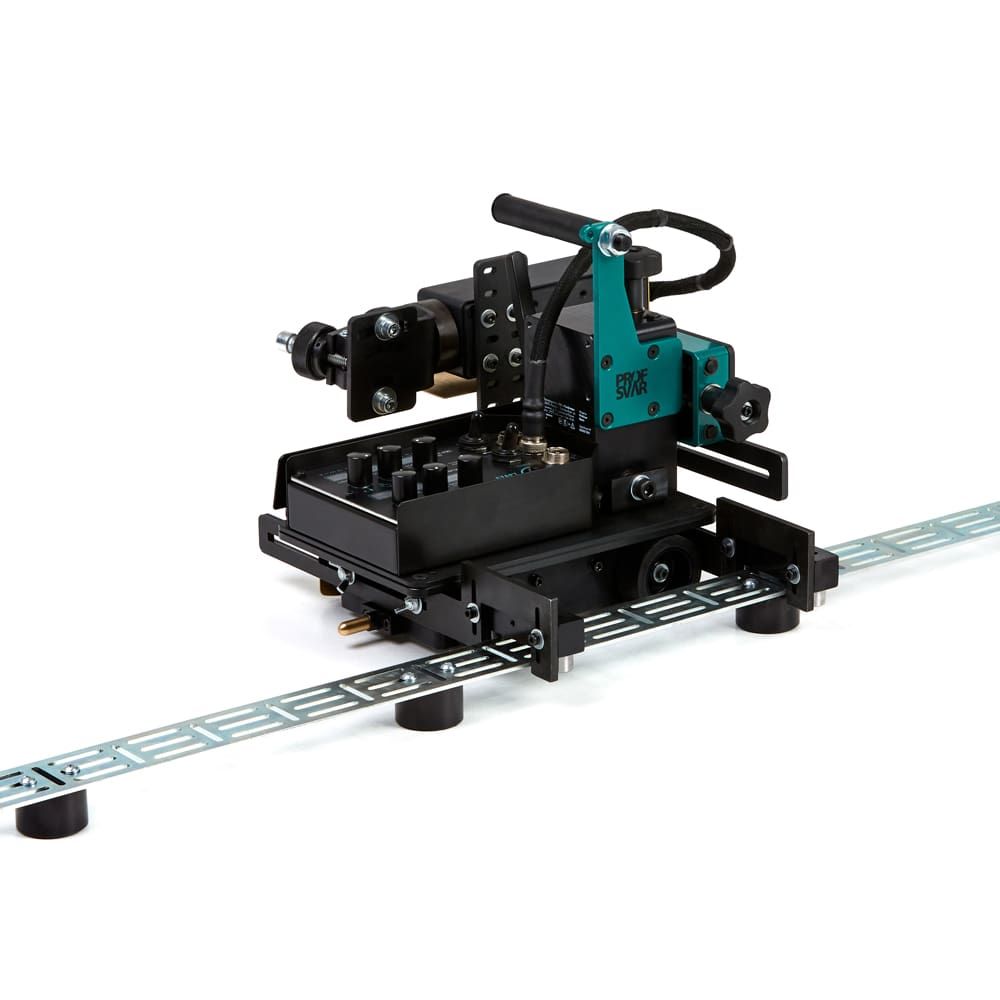

• 2 упорных ролика или 2 ролика для гибкой рейки на выбор;
• Источник питсания 24В / Кабель питания 28м;
• Модульная конструкция сварочной каретки;
• Подходят для полуавтоматической и аргонодуговой сварки;
• Сварочный шов с механизмом колебаний.
