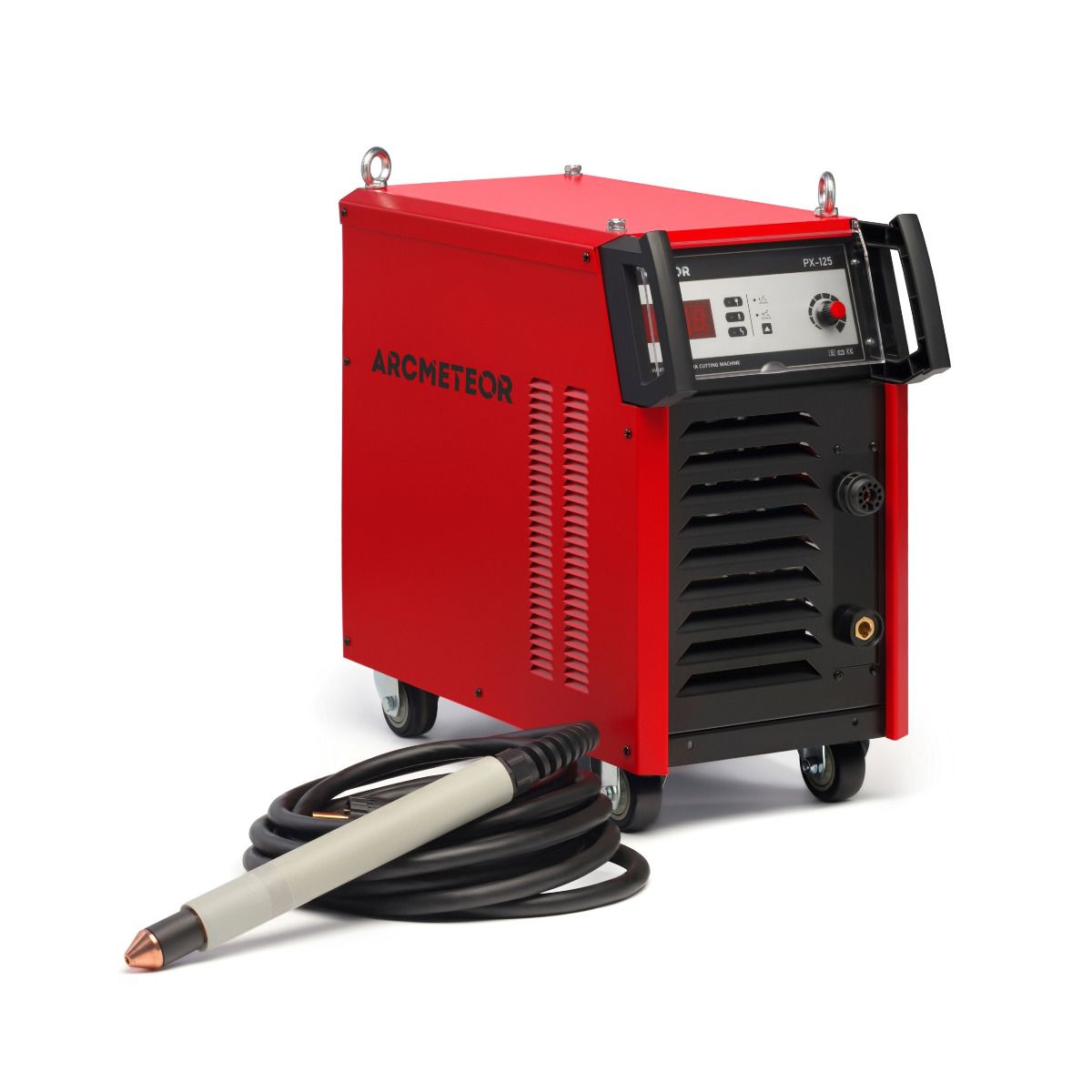

Аппарат плазменной резки ARCMETEOR PX-125

Мощный инвертор для плазменно-воздушной резки ARCMETEOR PX-125 построен на современных IGBT модулях компании SIEMENS по технологии Soft Switch, а также оснащен встроенными выходами на делитель напряжения. Солидная мощность, большой ресурс расходных материалов, отсутствие высокочастотного поджига, режим работы резака 2Т/4Т гарантируют безупречное качество реза и, кроме того, позволяют выполнять большие объемы работ даже в сложных производственных условиях. С помощью сжатого воздуха, который применяется в качестве рабочего тела, не только возможно быстро и качественно резать разные металлы и марки стали, но и упростить процесс эксплуатации аппарата.

Производительность резки

Особенности

• Пневмоподжиг - Благодаря специальной конструкции электрода внутри резака процесс возбуждения дуги происходит внутри самой горелки, а не между изделием и электродом. При этом в момент подачи воздуха электрод в резаке приподнимется, а при опускании будет замыкать цепь внутри плазматрона. В результате исключаются высокочастотные импульсы с высоковольтным напряжением в начале цикла розжига, которые могут помехи на ЧПУ. Кроме этого, гарантируется высокая стабильность цикла реза, что позволяет эффективно обрабатывать изделия с толстым слоем ржавчины, краски и т.д. ARCMETEOR PX-105 можно использовать для портальной резки, а также в станках с ЧПУ.
• Выходы на делитель напряжения - Инвертор для воздушно-плазменной резки ARCMETEOR PX-105 отличается наличием выходов на делитель напряжения, что упрощает эксплуатацию аппарата в режиме автоматической резки с ЧПУ. По напряжению дуги электроника определяет, на какой высоте находится головка плазматрона от поверхности металла. Таким образом, ЧПУ автоматически регулирует высоту головки плазматрона в зависимости от заданных параметров.
• Возможность использования в ЧПУ - Функциональный инвертор ARCMETEOR PX-105 разрабатывался специально для использования в станках ЧПУ или для ручной резки. Благодаря пневмоподжигу исключаются любые помехи при розжиге, которые влияют на электронику станка с ЧПУ. Кроме этого, наличие выходов на делитель напряжения гарантирует полный контроль за напряжением дуги в процессе всего цикла реза. В результате повышается производительность устройства и его функциональность, улучшается качество реза, снижается время, затраченное на доработку кромок. Инвертор ARCMETEOR PX-105 поддерживает работу с резаками разного типа для автоматический резки в станках с ЧПУ. При этом толщина обрабатываемого металла может варьироваться в диапазоне от 1 мм до 50 мм.
• Технология Soft Switch - В модульной конструкции инвертора силовая часть представлена современными IGBT транзисторами фирмы SIEMENS, которые собраны по технологии Soft Switch. В процессе работы коммутация транзисторов происходит с небольшим сдвигом фаз, многократно снижая тепловые потери и нагрев IGBT модулей. В результате сокращаются резкие скачки тока в момент коммутации, увеличивается срок службы транзисторов. Благодаря наличию технологии Soft Switch повышается КПД аппарата, увеличивается стабильность воздушно-плазменной резки, уменьшается вероятность перегрева или пробоя. Кроме этого, снижаются требования к качеству трехфазной сети питания, что позволяет использовать инвертор в нестабильных сетях.
• Идеальный рез - Для высококачественного реза инвертор использует высокотемпературную плазменную струю с высокой скоростью воздушного потока. Благодаря этому формируется чистый и ровный срез с идеальным качеством кромки, тем самым не только уменьшая время на доработку реза, но и увеличивая производительность цикла. Быстрая и чистая резка (без окалины) до 32 мм и разделительный рез до 50 мм низкоуглеродистой стали. Высокая скорость и узкая ширина реза позволяет избежать деформации изделия, а также сохранить ее первоначальные геометрические размеры. Превосходное качество реза позволяет вам тратить меньше времени на шлифование и подготовку кромок. С помощью инвертора ARCMETEOR PX-105 возможно выполнить аккуратную и точную резку листового металла толщиной от 1 мм.
• Функция POST GAS - Встроенная функция POST GAS применяется для эффективного охлаждения резака в конце цикла реза. По завершению цикла еще некоторое время будет подаваться газ до полного охлаждения резака, что увеличивает ресурс расходных материалов и сокращает производственные расходы.
• Режимы 2Т и 4Т - Для ручного реза изделий больших объемов и протяженных резов, а также для автоматической резки в станках ЧПУ в инверторе ARCMETEOR PX-105 предусмотрен режим 4Т. В данном режиме процесс розжига дуги происходит кратковременным нажатием кнопки на горелке, далее дуга автоматически поддерживается инвертором. Для завершения цикла достаточно повторно нажать и отпустить кнопку резака, и дуга автоматически погаснет. Благодаря этому снижается нагрузка на руки оператора и повышается качество реза. Режим 2Т станет незаменим для фигурных и точных работ с небольшим объемом резки. Цикл реза будет продолжаться только при удержании нажатой кнопки на горелке. Для завершения цикла достаточно отпустить кнопку на резаке, и дуга автоматически погаснет. В результате повышается точность и качество реза, уменьшается необходимость доработки кромки.
• Высокая производительность - Продуманная конструкция инвертора, технология Soft Switch» и улучшенная система охлаждения гарантирует высокий показатель КПД и ПВ. При максимальной установке тока 105 А продолжительность включения аппарата достигает 60 %. Благодаря этому инвертор станет незаменим для высоких интенсивных нагрузок с высокой продолжительностью включения.
• Увеличенный ресурс расходных материалов - Благодаря наличию влаго- и маслоотделителя в инверторе ARCMETEOR PX-105 на выходе горелки формируется сжатый воздух высокого качества, повышая тем самым срок службы электрода и сопел. В результате при помощи одного комплекта расходных материалов можно выполнить более 3000 прожигов и пройти свыше 600м качественного реза. Датчик истечения срока службы электрода защищает горелку от выхода из строя и обрабатываемую деталь от брака, автоматически повышая надежность и стабильность системы резки.
• Эффективная система охлаждения - Наличие в задней части корпуса большого вентилятора, воздухоотводящих отверстий в боковых и передней панелях аппарата гарантирует эффективное охлаждение инвертора при разных режимах нагрузки. За производительность вентилятора отвечает интеллектуальная система управления, которая автоматически регулирует скорость вращения в зависимости от условий эксплуатации и внутренней температуры основного блока. Стоит отметить, что охлаждающий воздух циркулирует по изолированным каналам, избегая прямой контакт с электронными компонентами. В результате повышается надежность устройства, исключается попадание влаги и пыли на силовые IGBT модули и другую электронику. ARCMETEOR PX-105 станет незаменим для высококачественной резки изделий больших объемов в сложных производственных условиях, где предъявляются высокие требования к производительности и качеству реза.
• Интуитивно-понятная панель управления - С помощью эргономичной панели управления с цифровым дисплеем и удобными регуляторами процесс настройки инвертора не займет много времени. Специальные кнопки для выбора режима 2Т/4Т, световые индикаторы позволяют быстро выбрать нужный режим, а также визуально следить за состоянием инвертора в процессе работы.
• Высокая ремонтопригодность - Благодаря модульной конструкции аппарата в случае выхода отдельного модуля из строя, не потребуется заменять всю плату, достаточно заменить неисправный блок. В результате значительно сокращаются финансовые затраты и достигается высокая ремонтопригодность аппарата.
• Изоляция силовых элементов - Все платы управления и силовые платы покрыты двойным слоем специального лака. Он предохраняет электронные компоненты от короткого замыкания при конденсации влаги (например, если аппарат перемещен с холодного воздуха в теплое помещение) или от попадания металлической пыли или стружек. Монтажные ножки силовых транзисторов покрыты термостойким силиконом, что исключает пробой и выход из строя силовой части аппарата. Боковые стенки корпуса дополнительно покрыты диэлектриком. Таким образом, при случайном ударе крышка корпуса не закоротит силовые элементы.
• Надежность - На панели управления аппарата предусмотрены световые индикаторы, которые в случае срабатывания защиты перегрева, перегрузки или короткого замыкания проинформируют о наличии неисправности. Встроенная защита автоматически обесточит устройство при возникновении предаварийной ситуации. Таким образом, повышается надежность и срок службы инвертора, а также исключается преждевременный выход аппарата из строя.
• Давление и расход сжатого воздуха - Для стабильной и продолжительной работы инвертора давление сжатого воздуха на входе должно быть не менее 6-7 атмосфер. В зависимости от толщины изделия и величины тока рабочее давление может варьироваться на выходе из резака от 2 до 6 атмосфер. Даже при максимальной нагрузке расход сжатого воздуха не будет превышать 300 л/мин. Величина среднего расхода в зависимости от настроек аппарата, диаметра наконечника и типа используемой горелки может варьироваться от 250 до 300 л/мин.
• Стандартные разъемы - Благодаря удобно расположенным разъемам для присоединения резака и воздушных шлангов процесс подключения не займет много времени. Стоит отметить, что в инверторе METEOR PX-105 применяются евро разъемы стандартного типа, которые позволяют подключать резаки от других производителей, увеличивая тем самым производительность и функциональность устройства.
• Питание - Встроенная система стабилизации инвертора поддерживает питание от нестабильных трехфазных сетей с возможными просадками или скачками в диапазоне ±15 %. Кроме этого, аппарат можно запитать от автономных генераторов мощностью не менее 20 кВа. Таким образом, инвертор можно применять для работ на удаленных объектах, где отсутствует подвод питания.
• Транспортировка - Несмотря на солидную мощность и функциональность, аппарат отличается компактными габаритами. Для транспортировки инвертора предусмотрено четыре колеса. С помощью рым-болтов на верхней крышке аппарата устройство можно транспортировать краном, что упрощает процесс эксплуатации.

Комплектация

• Источник плазменной резки ARCMETEOR PX-125 с обратным кабелем, 1шт;
• Резак для механизированной или ручной резки TP-125, 7,5 м с комплектом расходных частей, 1шт;
• Инструкция по эксплуатации, 1шт;
